Domina el Terreno: El playbook definitivo para la selección de maquinaria





La selección de la maquinaria pesada no debería hacerse solo por la marca, sino por la selección entre el tipo de trabajo, la capacidad requerida, el rendimiento esperado, el soporte posventa y la disponibilidad de repuestos del fabricante en su zona.

En otras palabras, el fabricante sirve como criterio de confiabilidad y especialización, pero la decisión técnica correcta nace de cruzar obra, terreno, plazo, costo total y respaldo local.

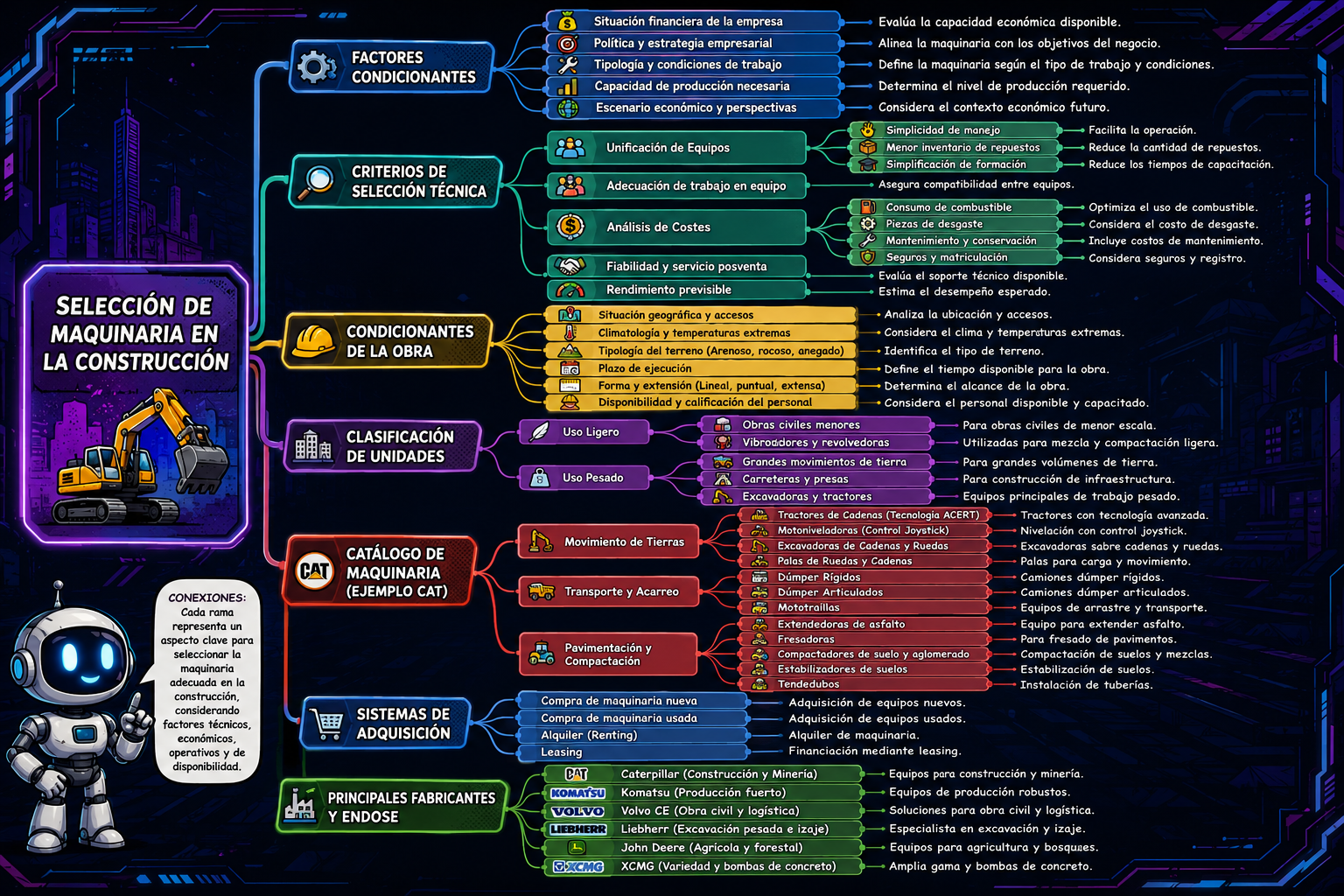

Criterios de selección

Para elegir una máquina de acuerdo con el fabricante, conviene revisar primero la situación geográfica de la obra, accesorios, climatología, tipología del terreno, plazo de ejecución, forma y extensión del proyecto.

Después se comparan precio, rendimiento previsible, confiabilidad, servicio posventa, rapidez en suministro de repuestos, costos de mantenimiento, instalación y puesta en marcha.

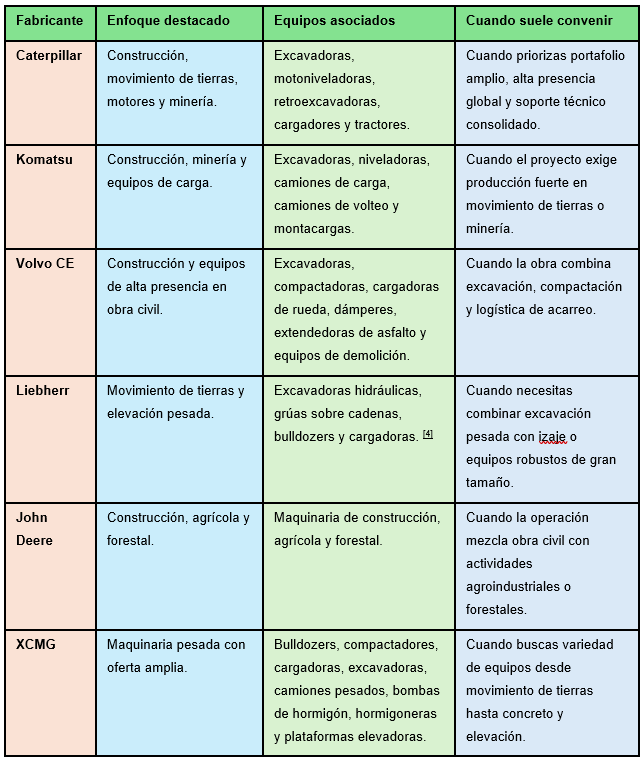

Fabricantes y enfoque

Cómo decidir

Una forma práctica es a partir de la tarea principal: excavación, carga, nivelación, compactación, izaje o transporte; luego eliges el fabricante cuya línea tenga mayor especialización en esa operación.

Después verifica si ese fabricante ofrece capacidad productiva suficiente, flexibilidad ante cambios de obra, consumo energético razonable, mano de obra y capacitación compatibles con tu operación

Aplicación técnica

Los rendimientos publicados por los fabricantes suelen representar condiciones teóricas de máxima eficiencia, por lo que deben contrastarse con estadísticas reales de operación de la empresa o con observación directa en campo.

Por eso, una selección seria no pregunta solo “¿qué marca es mejor?”, sino “¿qué fabricante resuelve mejor esta mano de obra, en este terreno, con este plazo y con este soporte local?

Regla docente

Como criterio didáctico, puedes enseñar la selección por fabricante con esta secuencia: 1) definir la mano de obra (conjunto de operadores, técnicos y personal de apoyo disponibles para operar, controlar, mantener y aprovechar eficientemente una máquina dentro de las condiciones reales del proyecto), 2) fijar la producción requerida, 3) comparar fabricantes por línea de equipo, 4) evaluar posventa y repuestos, 5) validar costo total de propiedad.

¿La selección que necesitas es para movimiento de tierras, minería, pavimentación o mantenimiento vial?

Ver: Guía se selección CAT

Ver: Maquinaria CAT para Movimiento de Tierras, O.P. y Mineria

6.1.- Selección de maquinaría pesada según el fabricante

Máquinas disponibles según su clasificación: Equipos principales

Referencia: Datos y modelos de equipos, se utilizó las de KOMATSU, expuesto por el experto JICA: KIYOSHI TAKAGI.

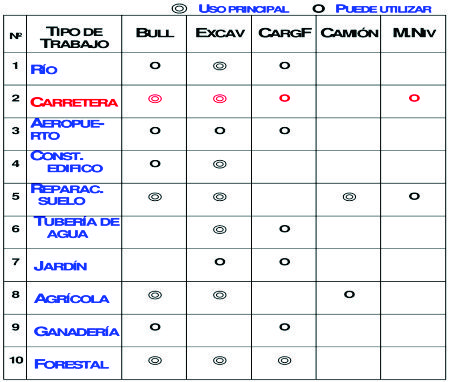

6.1.1.- Utilización y Selección de Equipo

6.1.1.1.- Utilización de Equipo

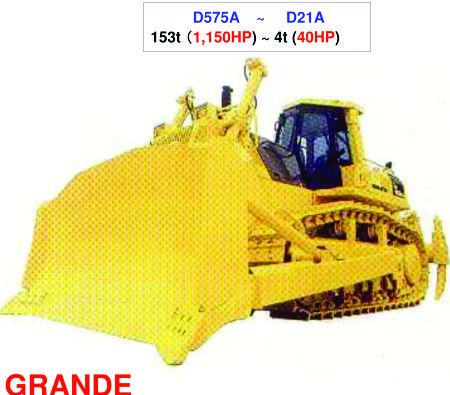

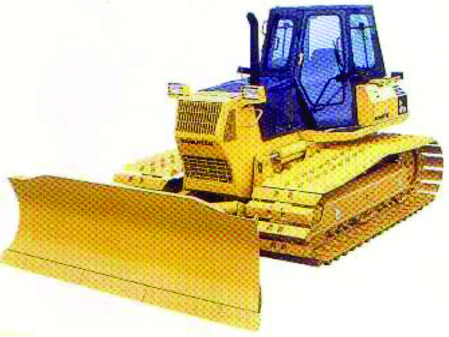

6.1.1.2.- Bulldozer.

1. Standard

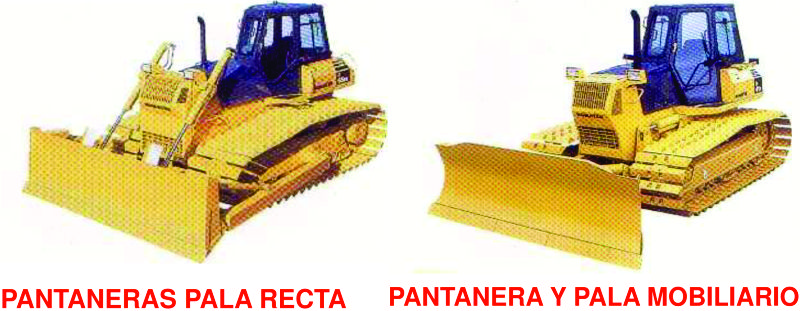

2. Pantaneras

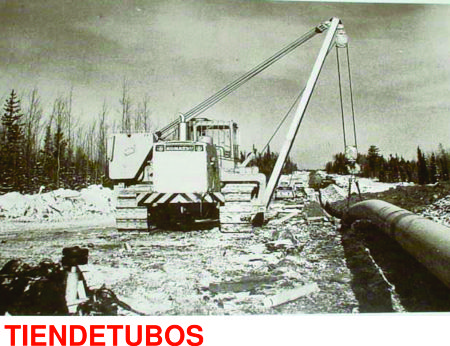

3. Tiendetubos

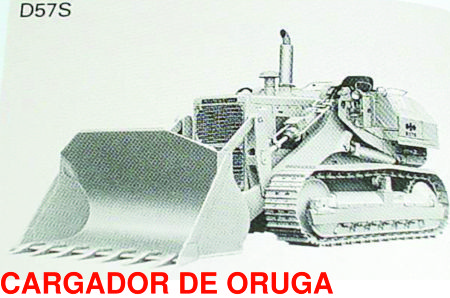

4. Palas cargadores sobre orugas



5. Palas cargadores pantaneras

Existen diferentes tipos de trabajo, como varios tipos de bulldozer para cada tipo de trabajo o actividad, (Kiyoshi T-2004).

*).- Características y especificaciones de las capacidades instaladas de un tractor sobre orugas.

Dependiendo de la cuchilla que se usa, se pueden clasificar en:

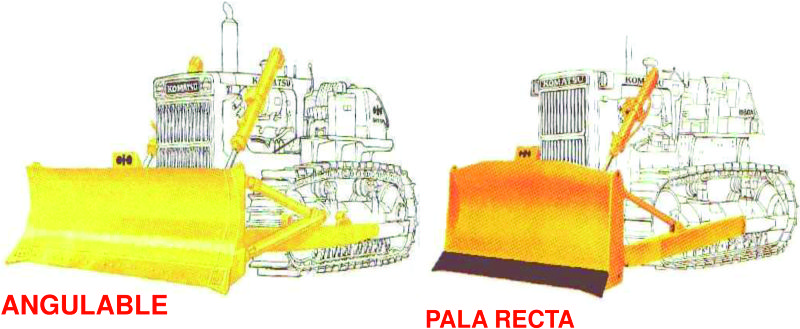

i. Tractor de hoja angulable:

Características:

- Ubicación lateral del material.

- 25 grados de ángulo, a la derecha e Izquierda

- Penetración promedio.

- Capacidad de carga promedio.

Material:

- material suelto

Operaciones:

- Desmonte.

- Trabajos primarios.

- Trabajo de relleno de excavaciones.

ii. Tractor de hoja recta:

También llamada Topadora de hoja recta, Poseen controles de ángulo ajustables para la penetración de la hoja.

Características:

- Máxima penetración de la hoja

- Menor capacidad.

Material:

- Más duro y compacto

Operaciones:

- Operaciones generales.

- Nivelación de terreno quebrado.

- Cortes.

- Empuje tipo pesado.

iii. Tractor de hoja stantard:

Con bastidor delantero de ángulo sirve para incrementar la capacidad, evitando derrames. (Carrera L. 2006)

Características:

- Buena penetración.

- Buena capacidad.

- Empuje pesado.

Material:

- Todos

Operaciones:

- Más suave nivelado de terreno quebrado.

- Cortes.

- Empuje de Moto traíllas.

4i. Tractor U - universal:

Con bastidor delantero de ángulo que sirve para incrementar la capacidad, evitando derrames. (Carrera L. 2006)

Características:

- Penetración Promedio

- Excelente capacidad de carga

- Empuje y carga de material para distancias largas.

Material:

- Material suelto

Operaciones:

- Trabajo de almacenaje.

- Trabajo de recuperación.

- Trabajo de alimentación de tolvas.

- Excelente en carga y acarreo.

**).- Factores para seleccionar la hoja empujadora (Palencia E.W. 1984)

Los factores más importantes que se deben tomar en cuenta para seleccionar la hoja del bulldozer son los siguientes:

- Material a ser removido.

- Limitaciones del tractor.

Casi todos los materiales pueden ser acarreados. Sin embargo, el trabajo de arrastrar y acarrear material varía con las características de dicho material tales como: Forma y tamaño de las partículas:

Vacíos:

Pocos vacíos o la ausencia de éstos hacen que las partículas estén más unidas. Esto forma una cohesión más grande que tiene que ser rota. un material bien graduado, al que le faltan vacíos, generalmente es duro, presentando dificultad al ser removido del banco de material.

Contenido de humedad:

En la mayoría de los materiales la fase de humedad incrementa la unión entre partículas haciendo que dificulte la remoción en el banco de material. Un alto contenido de humedad hace dificultoso el arrastre porque el material es resistente y requiere más fuerza para ser removido.

Limitaciones del tractor:

La potencia y el peso de la máquina determinan su habilidad para empujar. El tractor no puede desarrollar más libras dé empuje que el peso de sí mismo y la potencia de su tren de tiro. Varias condiciones en el trabajo limitan la habilidad del tractor para usar su peso y potencia.

***).- Tipo de hoja empujadora

Existen varios tipos de hoja empujadora dependiendo del uso a que están destinadas. (Palencia E.W. 1984)

Tipos de Hojas:

- Hoja Universal "U".

- Hoja Recta "S".

- Hoja de Angulo.

- Hoja Cushion "C".

- Hoja "Buldócer" o tazan, etc.

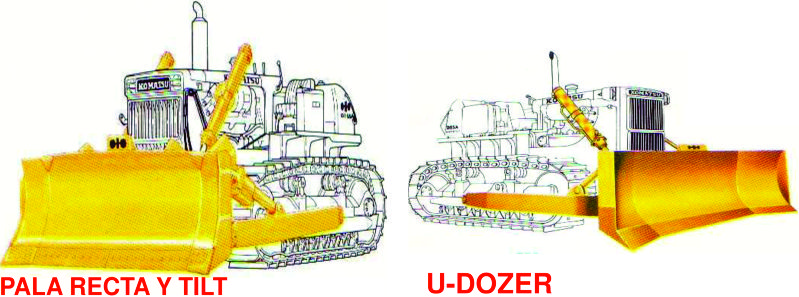

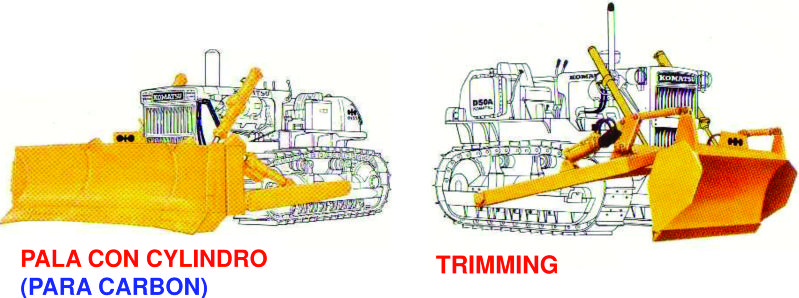

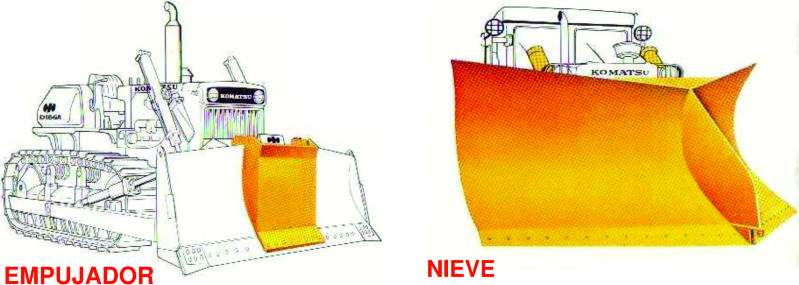

Tabla 5: Aditamento frontal del Bulldócer (Lampón o pala)

TIPO	UTILIZACION
ANGULABLE	ENPUJAR SUELO
RECTA Y TILT (INCLINACION)	CORTAR, EXCAVAR SUELO
U - DOZER	EMPUJAR MUCHO VOLUMEN
CARBON	EMPUJAR CARBON
TIP	EMPUJAR TIPO ALGO LIGERO
TRIMMING	AMONTONAR MATERIAL DENTRO DEL BARCO

En la tabla 05 se presenta los diferentes tipos de aditamento frontal del bulldozer que podrían instalarse de acuerdo a las necesidades requeridas para una determinada labor especifica (Kiyoshi T-2004).

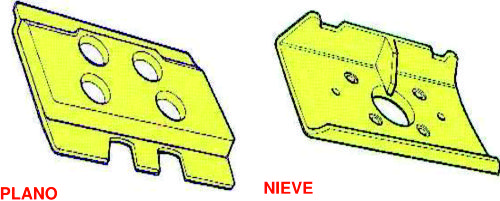

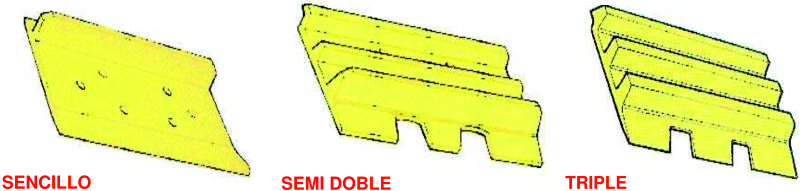

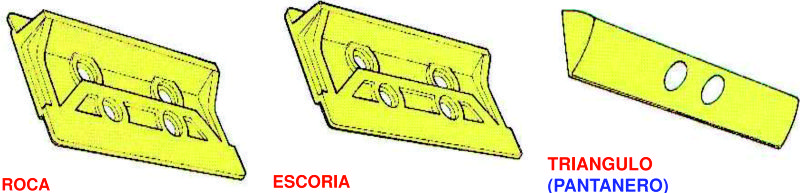

4*).- Factores para seleccionar las zapatas del bulldozer:

Tabla 5: Aditamento frontal del Bulldócer (Lampón o pala)

TIPO	UTILIZACION
SENCILLO (STANDARD)	SUELO NORMAL
DURO	ROCA
SEMI DOBLE	CARGADOR DE ORUGA
TRIPLE	EXCAVADORA
TRIANGULO	PANTANO
NIEVE	NIEVE
PLANO	CARRETERA
HORNO	HORNO (SIDERURGICA)
GOMA	ASFALTO

En la tabla se presenta los diferentes tipos de zapatas que requiere el bulldozer para su utilización en las diferentes actividades de acuerdo a las necesidades requeridas para una determinada labor especifica (Kiyoshi T-2004).

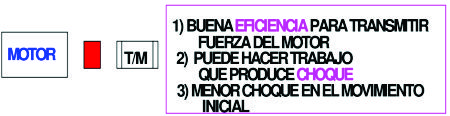

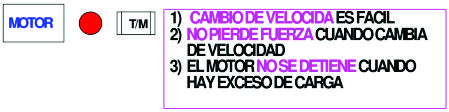

6.1.2.- Selección de transmisión de fuerza

(Kiyoshi T-2004) presenta las características de la transmisión del bulldozer para su utilización en las diferentes actividades.

1. Embrague principal



2. Convertidor de torque



3. Hydroshift

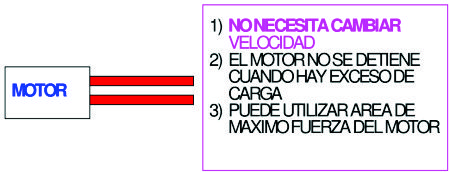

4. Hydrostatic transmision

6.1.3.- Selección de Excavadora hidráulica.

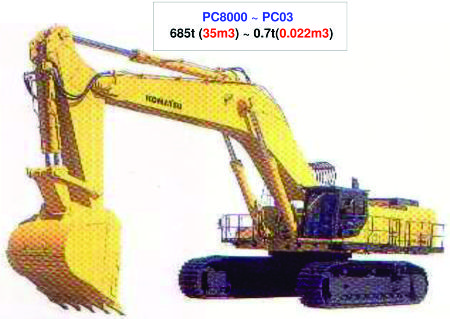

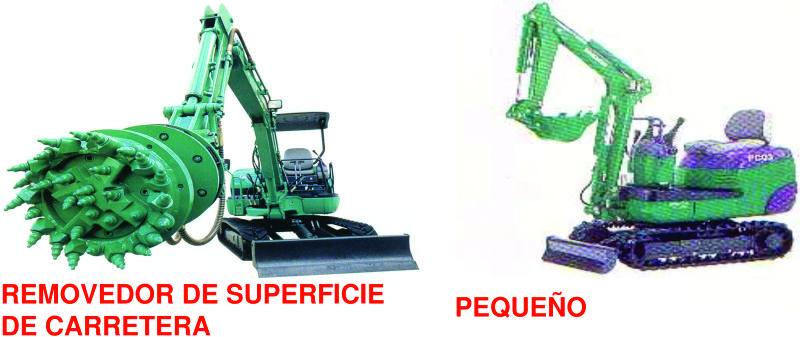

6.1.3.1.- Excavadora Hidráulica.

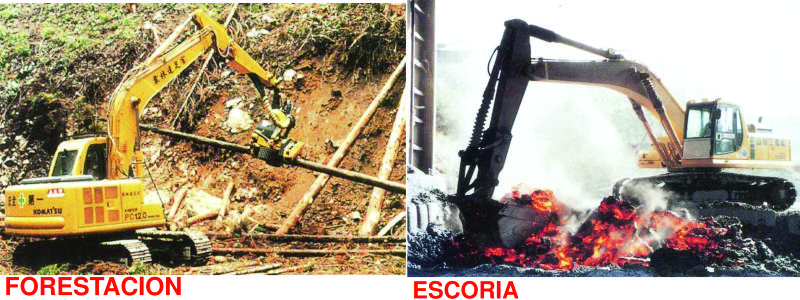

6.1.3.2.- Utilización y Movimiento.

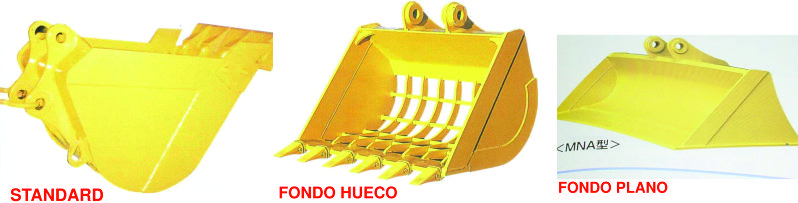

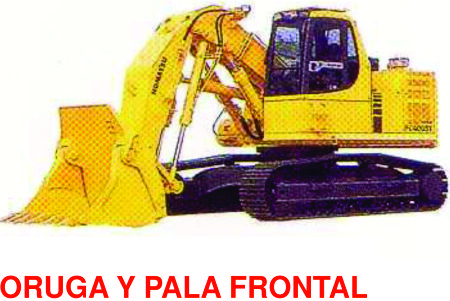

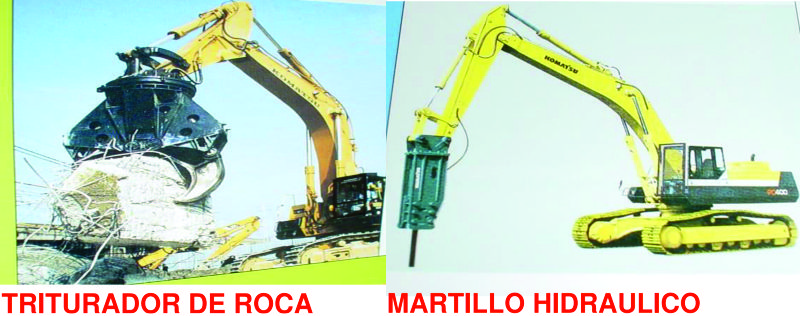

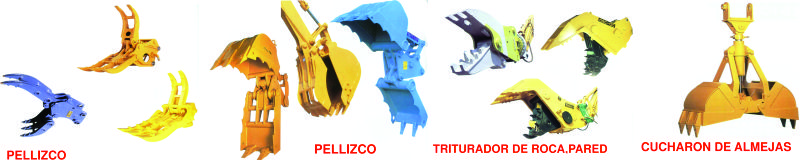

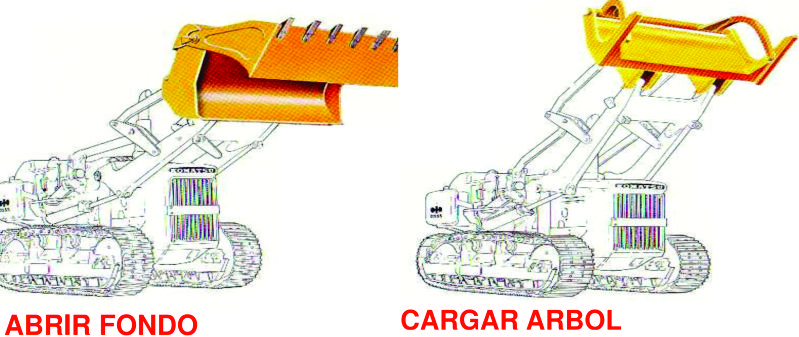

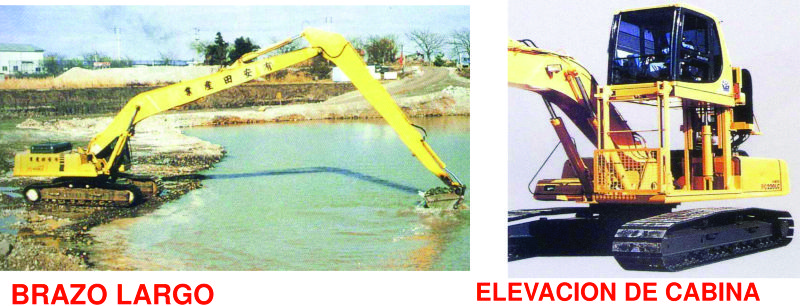

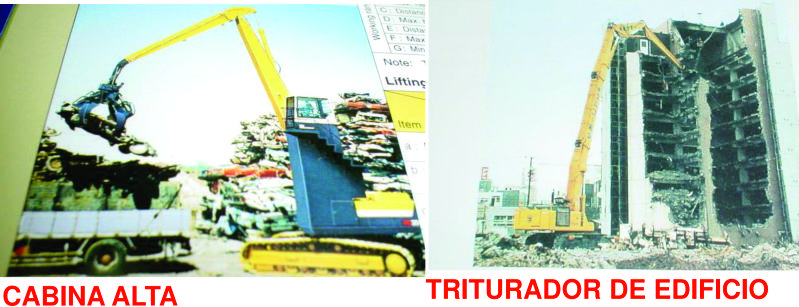

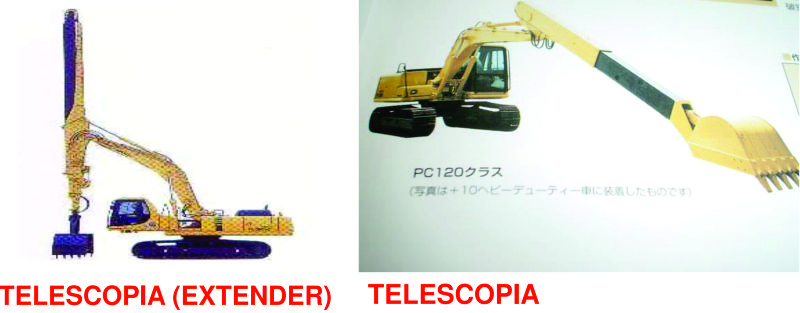

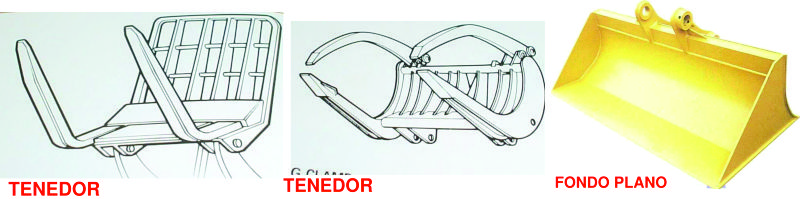

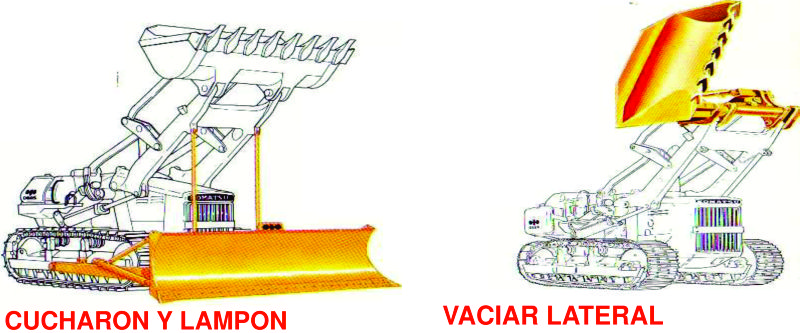

6.1.3.3.- Selección de Aditamento Frontal.

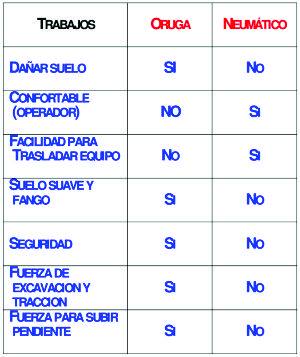

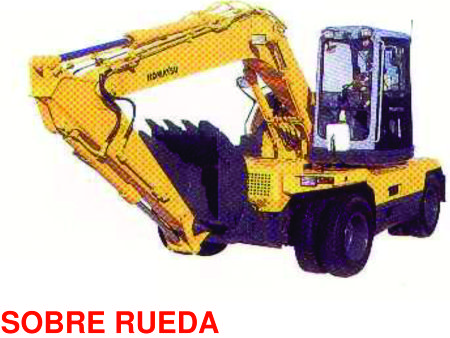

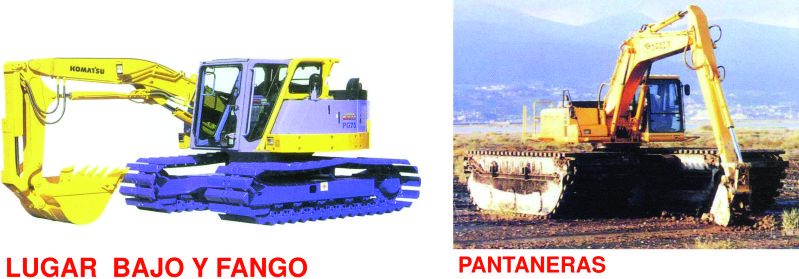

6.1.3.4.- Comparación de tipo Oruga y Neumático.

6.1.4.- Selección de Cargador Frontal.

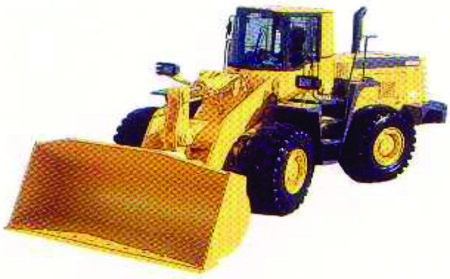

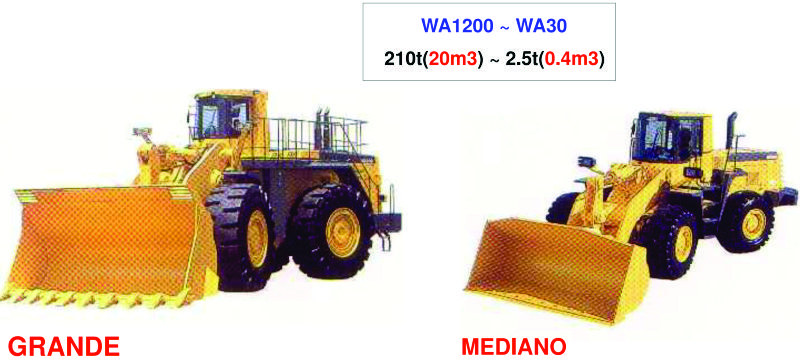

6.1.4.1.- Cargador Frontal.

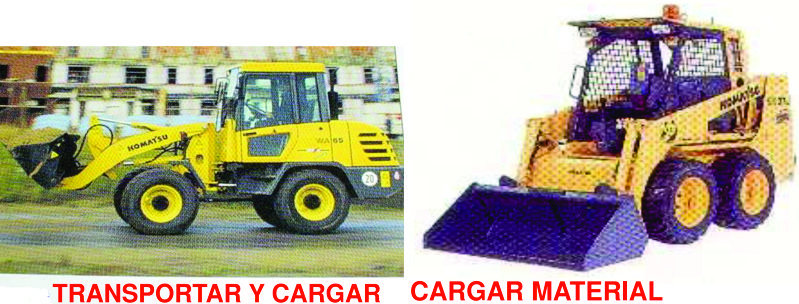

6.1.4.2.- Utilización.

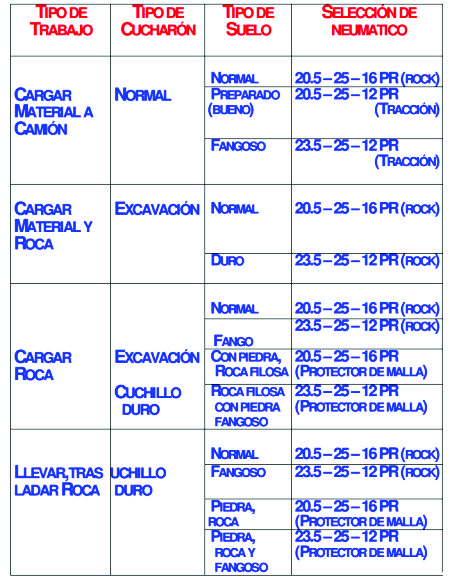

6.1.4.3.- Tipo de trabajo y Neumático.

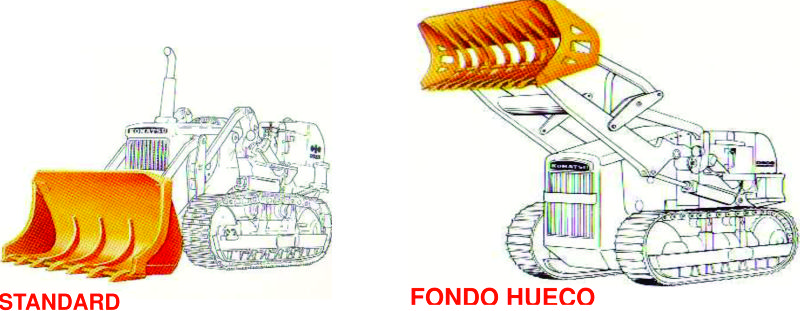

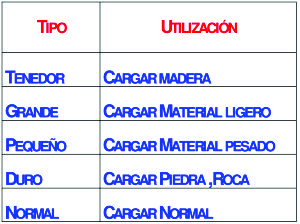

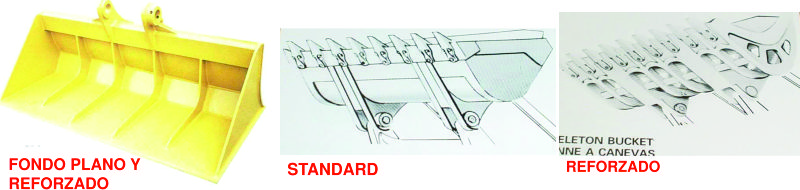

6.1.4.4.- Cucharón.

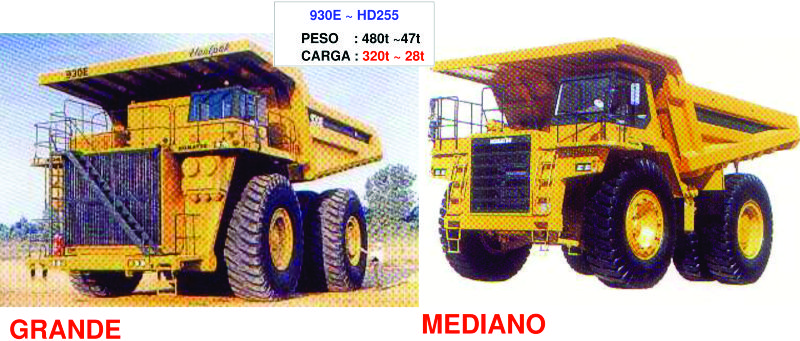

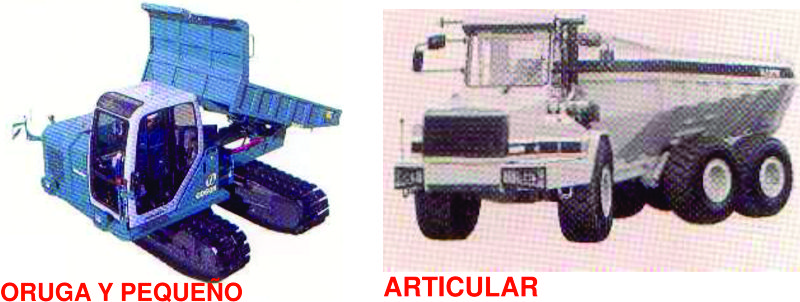

6.1.5.- Selección de Volquete.

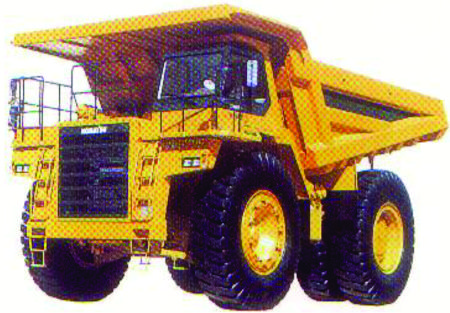

6.1.5.1.- Camión Volquete.

6.1.5.2.- Utilización.

Cargar, transportar

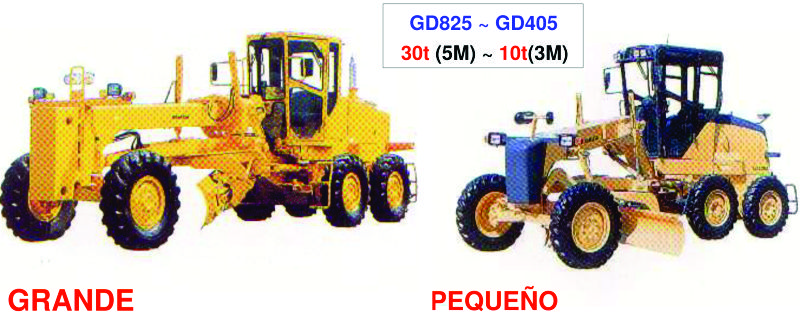

6.1.6.- Selección de Moto niveladora.

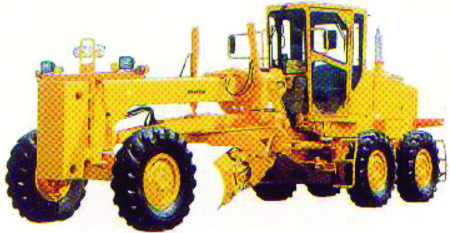

6.1.6.1.- Motoniveladora.

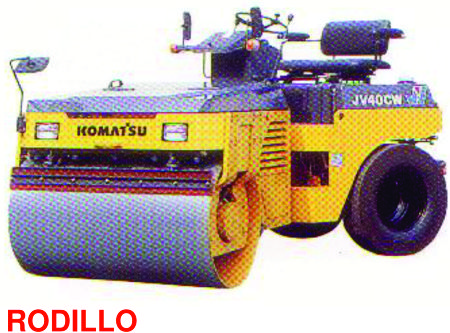

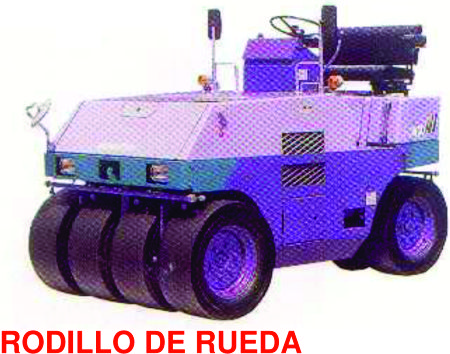

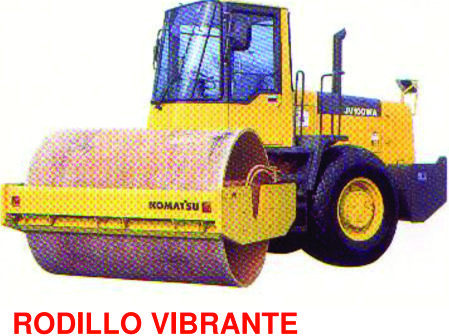

6.1.7.- Rodillos y Compactores.

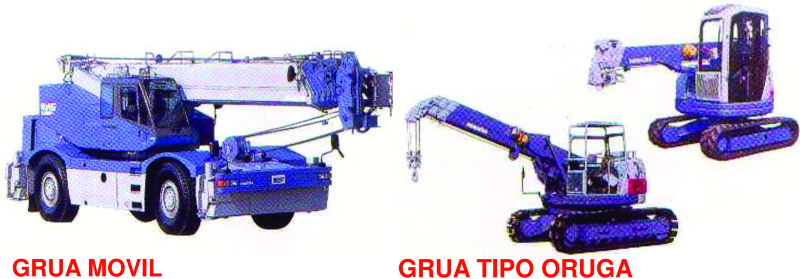

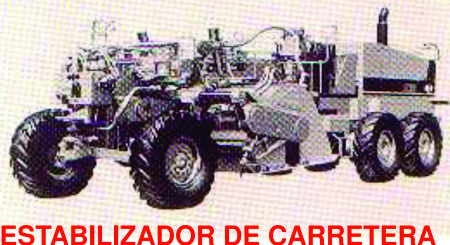

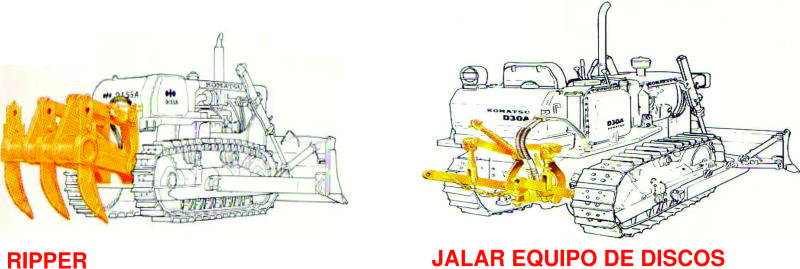

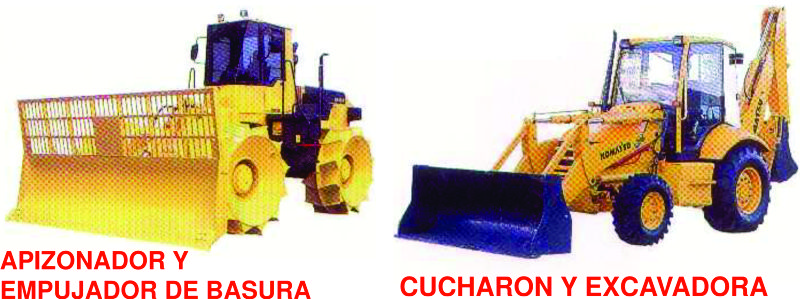

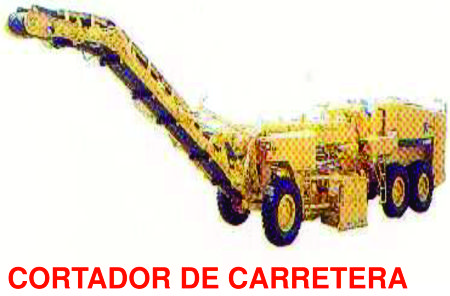

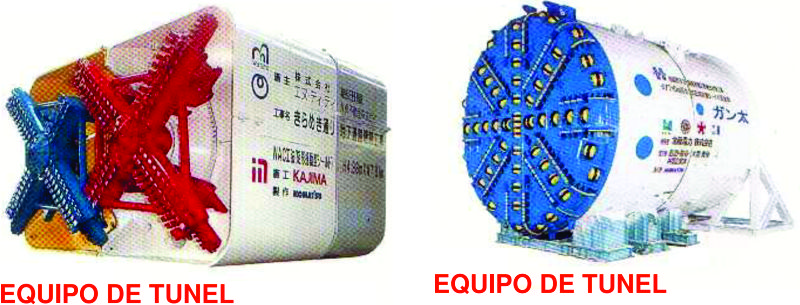

6.1.8.- Otros Equipos.

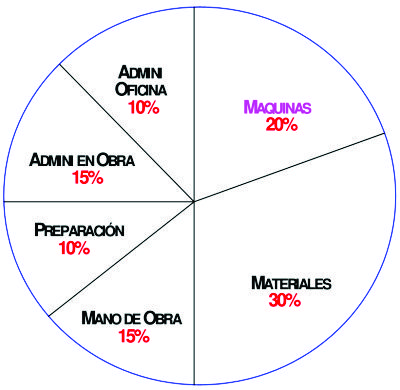

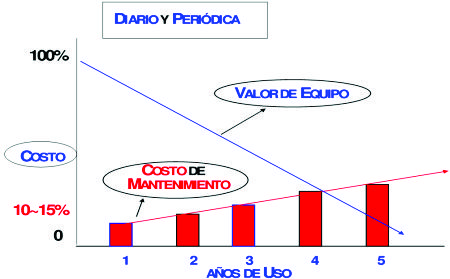

6.2.- Vida Útil y Costo de Equipo.

6.2.1.- Costo para preparar carretera.

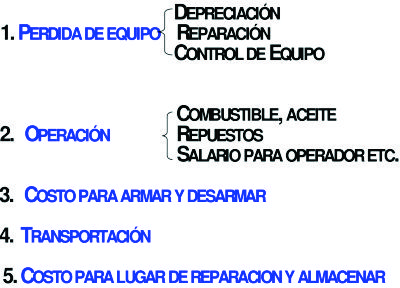

6.2.2.- Costo para Equipo.

6.2.3.- Costo de Mantenimiento.

6.2.4.- Costo de Reparación.

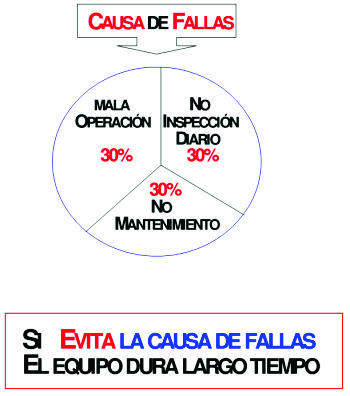

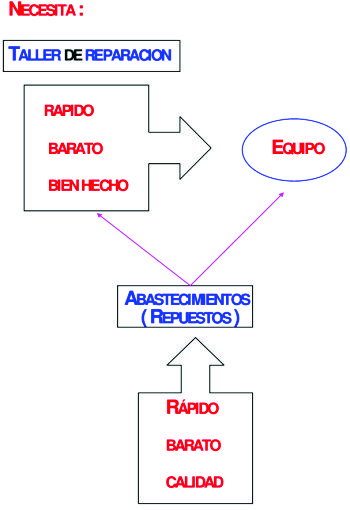

6.3.- Causa de fallas.

6.3.1.- Mantener buena condición de equipo.

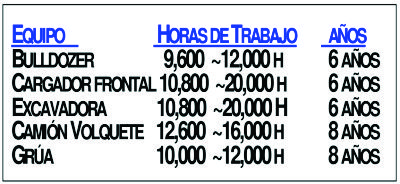

6.4.- Vida útil de equipo (Económicamente).

6.5.- Fallas.

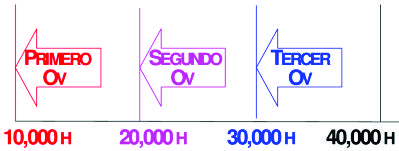

6.6.- Plan de reparación general (Ov).

6.6.1.- Tabla de desgaste.

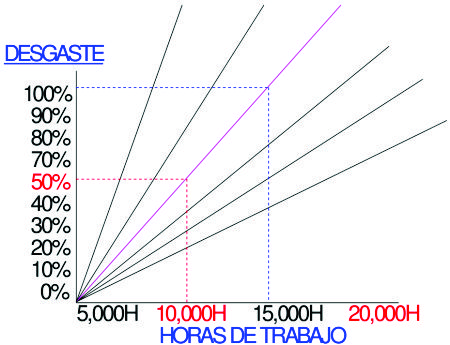

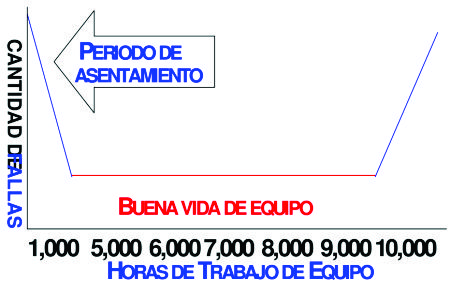

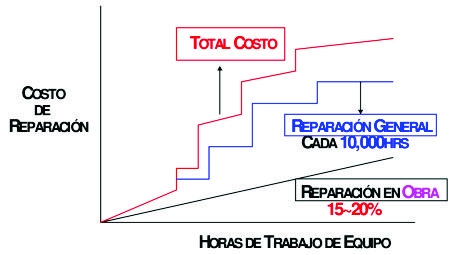

6.6.2.- Gráfico de desgaste.

6.7.- Un ejemplo de selección de equipo.

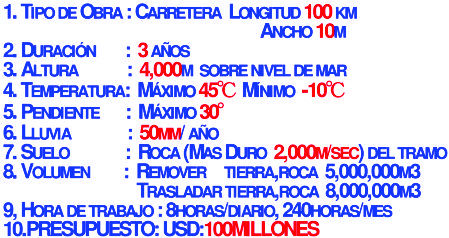

6.7.1.- Datos para selección de equipos (ejemplo).

1. Tipo de obra
2. Duración
3. Presupuesto
4. Longitud de carretera
5. Ancho de carretera
6. Ángulo de pendiente
7. Altura máxima
8. Temperatura máximo y mínimo
9. Precipitación Pluvial
10. Tipo de suelo
11. Volumen de roca, piedra, tierra para remover y trasladar.
12. Distancia para trasladar, roca, piedra, tierra, etc.
13. Hora de trabajo por dias, mes, año.
14. Condición y forma de trabajo, etc.

6.7.2.- Condición de trabajo de Equipo.

1. Altura

Más de 3500 m.s.n.m. necesita turboalimentador (lugar alto poco oxigeno).

2. Lugar caliente

Más de 50⁰ temperatura ambiente, necesita radiador grande.

3. Lugar frio

Necesita anticongelante para agua de radiador.

4. Combustible

Dependiendo de temperatura hay que seleccionar.

5. Aceite

Dependiendo de temperatura hay que seleccionar

6. Tren de rodaje

Hay que seleccionar, depende de suelo duro, suelo suave y suelo pantanoso.

7. Cucharón y pala

Depende del material, hay que seleccionar ligero, pesado, pequeño, grande, ancho, estrecho, empujar, escoger y cargar.

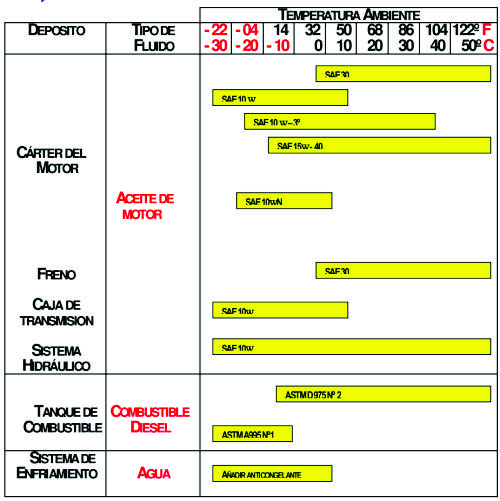

6.7.3.- Combustible, fluido de enfriamiento del motor y lubricante.

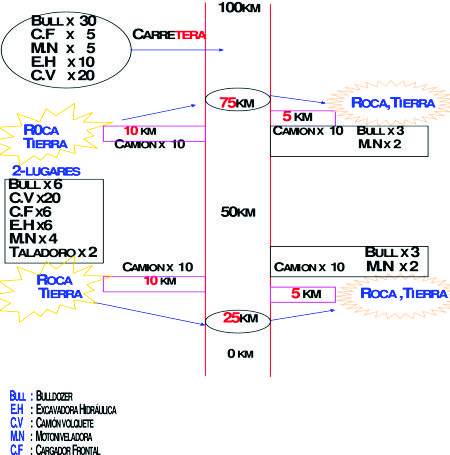

6.8.- Selección de equipo para preparar carretera (Un ejemplo).

6.8.1.- Selección de equipo.

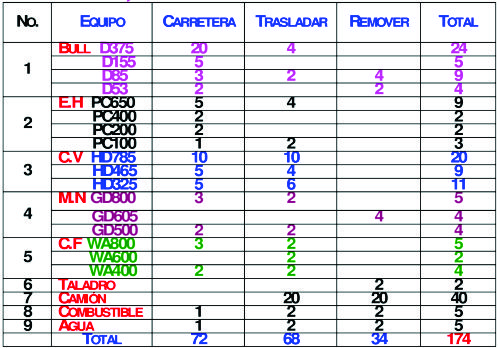

6.8.2.- Lista de equipo principal.

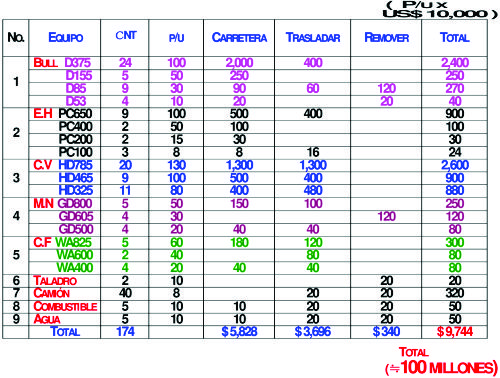

6.8.3.- Presupuesto aproximado de equipo principal.

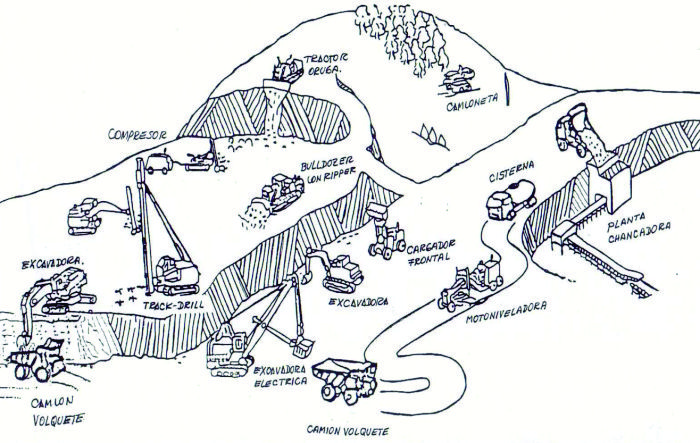

6.9.- Equipo pesado en obra.
